LED照明各種－LED外照ユニット

LED外照ユニット

出幅の少ない直付け形照明器具のご紹介です。
外壁、ファサードサイン、駐車場等のパネル型に最適なLED照明です。

タテヤマアドバンスアドビューシリーズ	三和サインワークス　ポラックスシリーズ

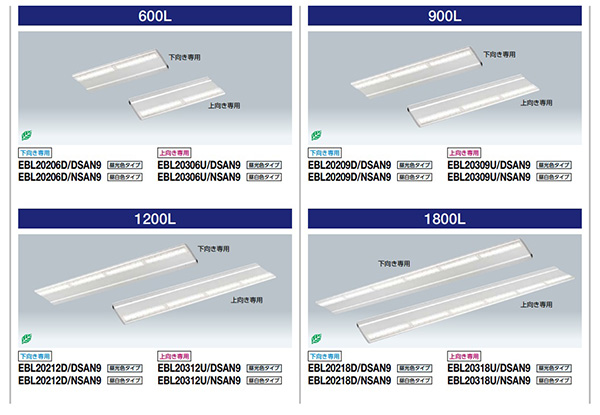

ファーストシステムナイル4	岩崎電気　レディオックカトラス

アドビューシリーズ ( AD-View )

タテヤマアドバンスアドビューシリーズ

■ 2種類の光色を展開

青色や緑色がクッキリと見えます。白い部分をより白く、色のメリハリをつけたいデザインにおすすめです。

赤色や肌色が自然な色合いです。食品や人物の画像などのデザインにおすすめです。　

製品ラインナップ

アドビュー N R35タイプ

スタンダードシリーズ

間　口（呼び寸）	品　番	色温度	外形寸法 W×H×D(mm)
W1800	アドビューN W1800-65K	昼光色(6500K)	1833×65×165
	アドビューN W1800-50K	昼白色(5000K)	1833×65×165
	アドビューN W1800-30K	電球色(3000K)	1833×65×165
W1200	アドビューN W1200-65K	昼光色(6500K)	1225×65×165
	アドビューN W1200-50K	昼白色(5000K)	1225×65×165
	アドビューN W1200-30K	電球色(3000K)	1225×65×165
W900	アドビューN W900-65K	昼光色(6500K)	916×65×165
	アドビューN W900-50K	昼白色(5000K)	916×65×165
	アドビューN W900-30K	電球色(3000K)	916×65×165
W600	アドビューN W600-65K	昼光色(6500K)	612×65×165
	アドビューN W600-50K	昼白色(5000K)	612×65×165
	アドビューN W600-30K	電球色(3000K)	612×65×165

アドビュー N R70タイプ　受注生産

照射距離が約1.5倍 ^※1

間　口（呼び寸）	品　番	色温度	外形寸法 W×H×D(mm)
W1800	アドビューN W1800-65K(R70)	昼光色(6500K)	1833×65×165
	アドビューN W1800-50K(R70)	昼白色(5000K)	1833×65×165
	アドビューN W1800-30K(R70)	電球色(3000K)	1833×65×165
W1200	アドビューN W1200-65K(R70)	昼光色(6500K)	1225×65×165
	ドビューN W1200-50K(R70)	昼白色(5000K)	1225×65×165
	アドビューN W1200-30K(R70)	電球色(3000K)	1225×65×165
W900	アドビューN W900-65K(R70)	昼光色(6500K)	916×65×165
	アドビューN W900-50K(R70)	昼白色(5000K)	916×65×165
	アドビューN W900-30K(R70)	電球色(3000K)	916×65×165
W600	アドビューN W600-65K(R70)	昼光色(6500K)	612×65×165
	アドビューN W600-50K(R70)	昼白色(5000K)	612×65×165
	アドビューN W600-30K(R70)	電球色(3000K)	612×65×165

赤文字の商品は受注生産品です。

※1 当社アドビューN（R35）タイプ比

アドビュー L2

新しい「アドビューL2」は新設計のLEDモジュールで、照射距離が従来型(アドビューL)の
約1.2倍にアップ。さらに大型のサインに対応します。

間　口（呼び寸）	品　番	色温度	外形寸法 W×H×D(mm)
W1800	アドビュー L2 W1800 (D)	D:昼光色(6500K)	1833×75×220
W1800	アドビュー L2 W1800 (N)	N:昼白色(5000K)	1833×75×220
W1200	アドビュー L2 W1200 (D)	D:昼光色(6500K)	1225×75×220
W1200	アドビュー L2 W1200 (N)	N:昼白色(5000K)	1225×75×220
W900	アドビュー L2 W900 (D)	D:昼光色(6500K)	916×75×220
W900	アドビュー L2 W900 (N)	N:昼白色(5000K)	916×75×220
W600	アドビュー L2 W600 (D)	D:昼光色(6500K)	612×75×220
W600	アドビュー L2 W600 (N)	N:昼白色(5000K)	612×75×220

アドビュー UPPER（アッパー）

間　口（呼び寸）	品　番	色温度	外形寸法 W×H×D(mm)
W1800	アドビュー U W1800 (D)	D:昼光色(6500K)	1833×82×230
W1800	アドビュー U W1800 (N)	N:昼白色(5000K)	1833×82×230
W1200	アドビュー U W1200 (D)	D:昼光色(6500K)	1225×82×230
W1200	アドビュー U W1200 (N)	N:昼白色(5000K)	1225×82×230
W900	アドビュー U W900 (D)	D:昼光色(6500K)	916×82×230
W900	アドビュー U W900 (N)	N:昼白色(5000K)	916×82×230
W600	アドビュー U W600 (D)	D:昼光色(6500K)	612×82×230
W600	アドビュー U W600 (N)	N:昼白色(5000K)	612×82×230

ポラックス4 シリーズ

三和サインワークスポラックス4シリーズ

製品ラインナップ

ポラックス4 シリーズ L型
品名/品番	ポラックス4 600LPOLLUX4-600L-65K	ポラックス4 900LPOLLUX4-900L-65K
本体寸法	W600×H64×D163	W900×H64×D163
質量	2.2kg(Typ.)	3.2kg(Typ.)
消費電力	8.5W(Typ.)	12W(Typ.)
定格電圧 /周波数	AC100～240V 50Hz/60Hz
防滴特性	IP X4
色温度 /演色性	昼光色タイプ：6500K(Typ.) 演色性:Ra80以上

ポラックス4 シリーズ L型
品名/品番	ポラックス4 1200LPOLLUX4-1200L-65K	ポラックス4 1800LPOLLUX4-1800L-65K
本体寸法	W1200×H64×D163	W1800×H64×D163
質量	4.2kg(Typ.)	6.2kg(Typ.)
消費電力	15W(Typ.)	22W(Typ.)
定格電圧 /周波数	AC100～240V 50Hz/60Hz
防滴特性	IP X4
色温度 /演色性	昼光色タイプ：6500K(Typ.) 演色性:Ra80以上

ポラックス3 シリーズ

三和サインワークスポラックス3シリーズ

製品ラインナップ

コンパクトな出幅で明るく照射！

出幅は118.5mmのスリムな形状、シンプルなデザインは様々な場所での使用が可能です。
パーキングサイン、野立て看板、屋外広告、店舗上部のファサード看板の照明など、幅広い用途でお使いいただけます。
また、出幅が小さいため今まで敷地境界の関係で設置が難しかった場所でもお使いいただけます。

ポラックス3 シリーズ L型
品名/品番	ポラックス3 600LPOLLUX3-600L-65-SLAPOLLUX3-600L-35-SLA	ポラックス3 1200LPOLLUX3-1200L-65-SLAPOLLUX3-1200L-35-SLA	ポラックス3 1800LPOLLUX3-1800L-65-SLAPOLLUX3-1800L-35-SLA
本体寸法	W600×H41.6×D118.5	W1200×H41.6×D118.5	W1800×H41.6×D118.5
質量	1.39kg(Typ.)	2.53kg(Typ.)	3.95kg(Typ.)
消費電力	10W(Typ.)	16W(Typ.)	25W(Typ.)
定格電圧 /周波数	AC100～240V 50Hz/60Hz
防滴特性	IP X5
色温度 /演色性	昼光色タイプ：6500K(Typ.) 演色性:Ra80 温白色タイプ：3500K(Typ.) 演色性:Ra80

あらゆる場所の照明に！

周囲に光が広がる構造のため、廊下や倉庫の簡易照明、駐輪場やガレージの直下照明、マンションの共同通路の照明など幅広くお使いいただけます。
LED照明部には乳半カバーを採用し、ギラつきを低減。昼光色・温白色のラインナップがありますので、周囲の環境に合わせてお選びいただけます。

ポラックス3 シリーズ T型
品名/品番	ポラックス3 600TPOLLUX3-600T-65-SWAPOLLUX3-600T-35-SWA	ポラックス3 1200TPOLLUX3-1200T-65-SWAPOLLUX3-1200T-35-SWA
本体寸法	W600×H73×D66	W1200×H73×D66
質量	1.35kg(Typ.)	2.5kg(Typ.)
消費電力	10W(Typ.)	16W(Typ.)
定格電圧 /周波数	AC100～240V 50Hz/60Hz
防滴特性	IP X5
色温度 /演色性	昼光色タイプ：6500K(Typ.) 演色性:Ra80 温白色タイプ：3500K(Typ.) 演色性:Ra80

新サイズの追加により細かい長さ調節が可能に！

パワーポラックス2がご要望の多かった 900Ｌ・600Ｌを加え、全４種類の長さのシリーズになりました。全ての長さにダウンライトタイプ／アッパータイプがあり様々な看板サイズに採用できます。

品名品番	本体寸法質量	消費電力	定格電圧周波数防滴特性
パワーポラックス2 1800L (ダウンライト)　昼光色 PWR-PLX2-D1800L-65K	W1800×H93×D240 9.6kg	45W(Typ.)	AC100/240V 50Hz/60Hz IP × 4
パワーポラックス2 1200L (ダウンライト)　昼光色 PWR-PLX2-D1200L-65K	W1200×H93×D240 6.4kg	30W(Typ.)
パワーポラックス2 900L (ダウンライト)　昼光色 PWR-PLX2-D900L-65K	W900×H93×D240 5.0kg	24W(Typ.)
パワーポラックス2 600L (ダウンライト)　昼光色 PWR-PLX2-D600L-65K	W600×H93×D240 3.4kg	17W(Typ.)
パワーポラックス2 1800L (アッパーライト)　昼光色 PWR-PLX2-U1800L-65K	W1800×H93×D240 9.6kg	45W(Typ.)	AC100/240V 50Hz/60Hz IP × 4
パワーポラックス2 1200L (アッパーライト)　昼光色 PWR-PLX2-U1200L-65K	W1200×H93×D240 6.4kg	30W(Typ.)
パワーポラックス2 900L (アッパーライト)　昼光色 PWR-PLX2-U900L-65K	W900×H93×D240 5.0kg	24W(Typ.)
パワーポラックス2 600L (アッパーライト)　昼光色 PWR-PLX2-U600L-65K	W600×H93×D240 3.4kg	17W(Typ.)

ナイル4 ( NILE4 )

株式会社ファーストシステム（First System Co.,Ltd）パネル看板用LED照明【NILE3】

■ NILE4の特長

専用電源内蔵のAC100V/200V直結仕様で、器具重量も1200mmタイプで2.9kg、1800mmタイプで4.1kgと軽量形なので施工も簡単に行えます。
従来投光器型と比べ突出し距離の大幅な削減が可能なので、駐車場の小型パネルサイン等にに最適です。
すっきりとしたフォルムとRa80の高演色タイプで看板を美しくみせます。

■ NILE4 1200mmタイプ仕様

1200mmタイプ製品仕様
型番	F - NI4E - 70120 - 8D
外形寸法	W1196 × H39 × D127
重量	2.9kg
定格電圧	AC100V / 200V
消費電力	15.5W
入力容量	17VA
発光色	昼光色
平均色温度	6500K
平均演色評価指数	Ra80
使用温度範囲	-10℃～35℃
環境仕様	防雨性（光源部下向き設置限定）
設計寿命	40000時間※
備考	電気用品安全法適合 ( PSE )
梱包数量	1台
メーカーHP	http://www.first-s.jp/

※全光束が初期光束値の70%となる時間です。設計寿命であり保証値ではありません。

■ NILE4 1800mmタイプ仕様

1800mmタイプ製品仕様
型番	F - NI4E - 70180 - 8D
外形寸法	W1796 × H39 × D127
重量	4.1kg
定格電圧	AC100V / 200V
消費電力	22.3W
入力容量	23VA
発光色	昼光色
平均色温度	6500K
平均演色評価指数	Ra80
使用温度範囲	-10℃～35℃
環境仕様	防雨性（光源部下向き設置限定）
設計寿命	40000時間※
備考	電気用品安全法適合 ( PSE )
梱包数量	1台
メーカーHP	http://www.first-s.jp/
